矽膠材料相比絕（jué）大多（duō）數朋友（yǒu）都知道（dào），矽膠（jiāo）材（cái）料製（zhì）作的（de）矽橡膠產品也有相對部分的朋友了解，不過知道了矽膠這（zhè）種東西你可能還是對它的材料特性不 夠了解，其實在合成橡膠材料（liào）中當中，矽膠也可分為多種不（bú）同的化合材料合製而成，不同的（de）矽膠產品（pǐn）選用不同的矽（guī）膠材料所製作，其性能與運用 領域都不相為謀，你了解它們的分類了嗎？

　　矽橡膠材料的（de）種類區（qū）分：

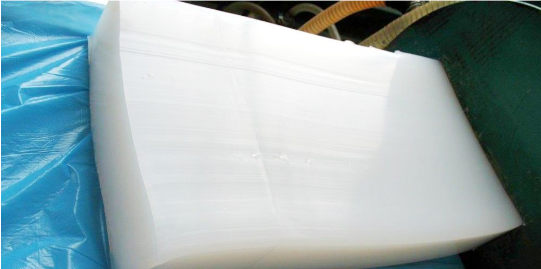

　　一、二甲基矽橡膠

　　二甲基矽（guī）橡膠是投入商業化生（shēng）產最早的一種矽橡膠，可在-60～200℃範圍內（nèi）保持良好的彈性，耐老化性能好，有（yǒu）優異的電絕緣性能以及防潮、防 震和生理惰性等特性。

　　二甲基矽橡膠主要用於強物塗覆，也可製成各種擠出矽膠製（zhì）品及壓延矽橡膠製品用於機電、航空、汽車及醫療等行業（yè）。但由於二甲基矽橡膠硫化 活性（xìng）低，用於製造比較厚比較大的矽膠產品時，硫化困難，內（nèi）層易（yì）起泡（pào）且高（gāo）溫壓縮永久變形大，故目前已被甲基乙烯基矽橡膠所取代。

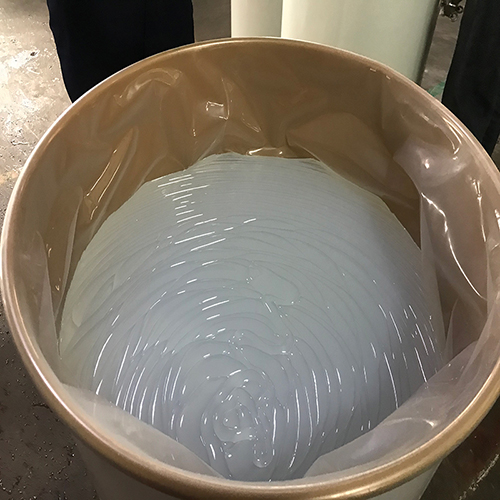

　　二、甲基乙烯基矽橡（xiàng）膠

　　由（yóu）於矽（guī）橡膠大分子結構中（zhōng）引（yǐn）入（rù）少量乙烯基可大（dà）大改善矽橡膠的（de）硫化加工性能，因此在（zài）目前應用的矽橡膠中，大多含有乙烯基。甲基乙烯基矽橡膠 是（shì）最通用的（de）一種矽橡膠，目前在國內外矽橡膠的生產中占主導地位。

　　由於它（tā）在側鏈上引入部份不飽和的（de）乙烯基，使它的加工性能和（hé）物理機械性能均優於二個基矽橡膠。它除具（jù）有二甲基矽（guī）橡膠一（yī）般特性外， 還具有較 寬的使用溫度範圍，可在一60～260℃範（fàn）圍內保持良好彈性，它比二甲基矽橡膠（jiāo）容易硫化，具有較小的壓縮永（yǒng）久變形，較好的耐溶劑的膨脹性和耐 高壓蒸汽的穩定性以及（jí）優良的耐寒性等，而且又因為采用活性較低的過氧化物進行硫化，從而減少了硫化時（shí）產生氣泡及橡膠穩定性差的弱（ruò）點。

　　一般用（yòng）甲基乙烯基矽橡膠（jiāo）可製做厚（hòu）度較大（dà）的製品。甲基乙烯基矽橡膠製品（pǐn）是矽橡（xiàng）膠中應用最廣泛的品種，近（jìn）年來不斷湧現的各種高性（xìng）能和特殊用（yòng）途的矽橡膠（jiāo），大都是以乙烯基矽橡膠為（wéi）基礎膠，例如高強度矽橡膠、低壓縮永久變（biàn）形矽（guī）橡膠、高溫硫（liú）化矽橡膠、耐熱導電矽橡膠和醫用矽橡膠等 多種材料。

　　甲基乙烯基矽（guī）橡（xiàng）膠在航空工業上，廣泛用作矽膠墊圈、矽膠（jiāo）密封材料及易碎、防震部件的保護層；在電氣工業中可作電子元件（jiàn）等高級絕緣材料，耐高溫電位器的動（dòng）態密封圈（quān），地下（xià）長途通信裝備的密封圈；在醫學上，由於甲基乙烯基矽（guī）橡膠對（duì）人體的生理反應小、無毒，故用作外科整形（xíng）、人造心髒瓣膜、血管等。

　　三、甲基苯基乙烯基（jī）矽橡膠

　　甲基苯基乙烯基矽橡膠是在甲基乙烯基矽橡膠的分子（zǐ）鏈中（zhōng）引入甲基苯基矽氧鏈節或二苯基（jī）矽氧鏈節而得的產品。

　　在聚矽氧烷的側基上引入苯基，由於破壞了二甲基（jī）矽氧烷（wán）結構的規整性，大大降低了聚合物的結晶（jīng）溫度，擴大了該聚合物（wù）材料的低溫應（yīng）用範圍。 因此，甲基苯基乙烯（xī）基矽橡膠除了具有甲基乙烯基矽橡膠（jiāo）所有的壓縮永久變形小、使用溫度範（fàn）圍寬（kuān）、抗（kàng）氧化、耐候、防震、防（fáng）潮和良好的電氣絕 緣性能外，還具有卓越的耐低溫、耐燒（shāo）蝕和（hé）耐輻照等性能。。

　　這些性能隨分子鏈中苯（běn）基含量的不同而有所變化， 一般來說，苯基含量（苯基與矽原子之（zhī）比）在5～10％時稱低苯基矽（guī）橡膠，它具有獨特的耐寒 性能（néng），在-70～-100℃仍能保持膠的（de）彈性，是（shì）所有（yǒu）矽（guī）橡膠中低溫性能最好（hǎo）的一種（zhǒng），加（jiā）之它兼有甲基乙烯基矽橡膠的優點且成本不高（gāo），因此大有（yǒu）取代 甲基乙（yǐ）烯（xī）基矽（guī）橡膠趨勢。苯基含量20～40％時稱中（zhōng）苯基矽（guī）橡兼有甲（jiǎ）基乙烯基矽橡膠的優點且成本（běn）不（bú）高（gāo），因此大有取代甲基乙烯基矽橡（xiàng）膠趨勢。

　　苯基含量20～40％時稱中苯基矽橡膠，它具（jù）有卓越的耐燃特性，一旦著火可以自熄。苯基含量在40～50％時稱高苯基（jī）矽橡膠，它具有優異的耐輻（fú） 射性（xìng）能， 耐γ- 射線為1xI08 倫琴。一般說來，隨著苯基（jī）含量的增加，矽橡膠分子鏈的剛性逐漸增大，矽橡膠的（de）耐低溫性能逐漸（jiàn）下降，但隨著苯 基含（hán）量的增加，提高了硫化膠的耐燃性和耐輻（fú）照（zhào）性。

　　甲（jiǎ）基苯基乙烯基（jī）矽橡膠是宇航工業、尖端技術和國民經濟其（qí）它部門的重要材料之一，可供製做各種模壓和擠出製品用作航空工業的耐寒橡膠和用 於耐燒蝕、耐熱（rè）老化或耐輻射部位的密封圈、墊、管材和棒材等。

　　四、氟矽橡膠（jiāo）

　　氟矽橡膠是指γ-三氟（fú）丙基甲基聚矽（guī）氧烷。氟（fú）矽橡膠具有優良的耐化學物質、耐溶劑和耐潤滑（huá）油性能（néng），此種矽橡膠（jiāo）在非極性（xìng）溶劑中的膨脹率小， 耐 寒性及熱（rè）穩定性好（hǎo），抗著火性也好，故在飛機、火箭、導彈（dàn）、宇宙飛行、石（shí）油化工中用作與燃料油和潤滑油接（jiē）觸膠管、墊片、密封圈、燃料箱村 裏等，也可用（yòng）於（yú）製造耐腐蝕的衣服、手套（tào）以及塗料、粘合劑等。

　　五、腈矽橡膠

　　由於聚合物分子側鏈中含有（yǒu）β-腈乙基或γ-腈丙基強極性基團，大大增加（jiā）了分（fèn）子（zǐ）鏈（liàn）間作用力，提高了耐油、耐溶（róng）劑性能。同時，由於引入一定量 的腈烷（wán）基（jī），破壞了聚合物結構的（de）規整性，也大大改善了耐寒性。腈烷基的類（lèi）型及其含量，對性能影響很大，如含有（yǒu）7.5克分子％γ-腈丙基的矽橡 膠，低溫性能與低苯基矽橡膠相似（其玻璃化溫度（dù）為-114.5℃），耐油性比苯基矽橡膠好。

　　隨（suí）γ-腈丙基含（hán）量增加至33～50克分子％，耐寒性降低（dī），耐油性改善。用β-腈乙基代替γ-腈丙基能提高腈矽橡膠的耐熱性，可耐250℃熱空氣（qì）老 化。

　　腈矽橡膠的主要優點是耐油和耐浴劑的（de）性能優異，可在-60～180℃的範圍內保持彈性，因（yīn）此，可做成耐油橡膠製品用於航（háng）空工業、汽車工業（yè）和石 油工業上；也可作為高性能飛行器的環境密封劑及油箱（xiāng）密（mì）封劑（jì），在-54℃至200℃以上能保持（chí）密封。腈矽橡膠可用普通設備（bèi）進行加工。

　　六、苯（běn）撐矽橡膠

　　苯撐矽橡膠的主要特點是具有優良的耐輻射（shè）性能，其（qí）耐輻射性能為通用的甲基乙烯基矽橡膠的10～15倍，為高苯基矽橡膠的5～10倍，因此，可（kě）用 於宇（yǔ）航工業、原子能工業和核反應堆等作（zuò）為耐高能輻射的電纜、護套、墊圈以及熱收縮管等。

　　七、乙基矽橡膠

　　在聚（jù）矽氧烷（wán）側鏈上引入乙基製得的二乙基矽橡膠，其突出的性能是耐寒性特別好，耐寒性（xìng）優於二（èr）甲（jiǎ）基矽橡膠和一般的甲基乙烯基矽橡膠。乙（yǐ）基含 量越高，耐寒性越好。但乙基的反應活性（xìng）比甲基大，因此，隨乙基含量越大，耐熱性隨之下降（jiàng）。作為低溫使用的乙基矽橡膠，以在聚合物中含有 二乙基矽氧鏈（liàn）節為（wéi）8克分子％為宜。乙基矽橡膠的使用（yòng）溫度一般為（wéi）-70--200℃。

　　八、矽氮橡膠

　　矽氮橡膠（jiāo）的主要優（yōu）點是具有卓越的（de）熱（rè）穩（wěn）定性， 在430～480℃不分解（jiě），有的（de）甚至能（néng）耐500℃以上的高溫。矽氮橡膠的突出弱點是水解穩（wěn）定性（xìng）差（chà），曾一 度被認為沒有發展前（qián）途（tú）。後（hòu）來（lái）發現主鏈中引（yǐn）入（rù）環二（èr）矽氮烷的聚合物具有很好的熱穩定性。用矽（guī）芳（fāng）撐改性的含環二矽氮烷的彈性體，在空氣中加熱 到425℃不失重，570℃時失重僅為10％，且具有較好的水解穩定（dìng）性。
